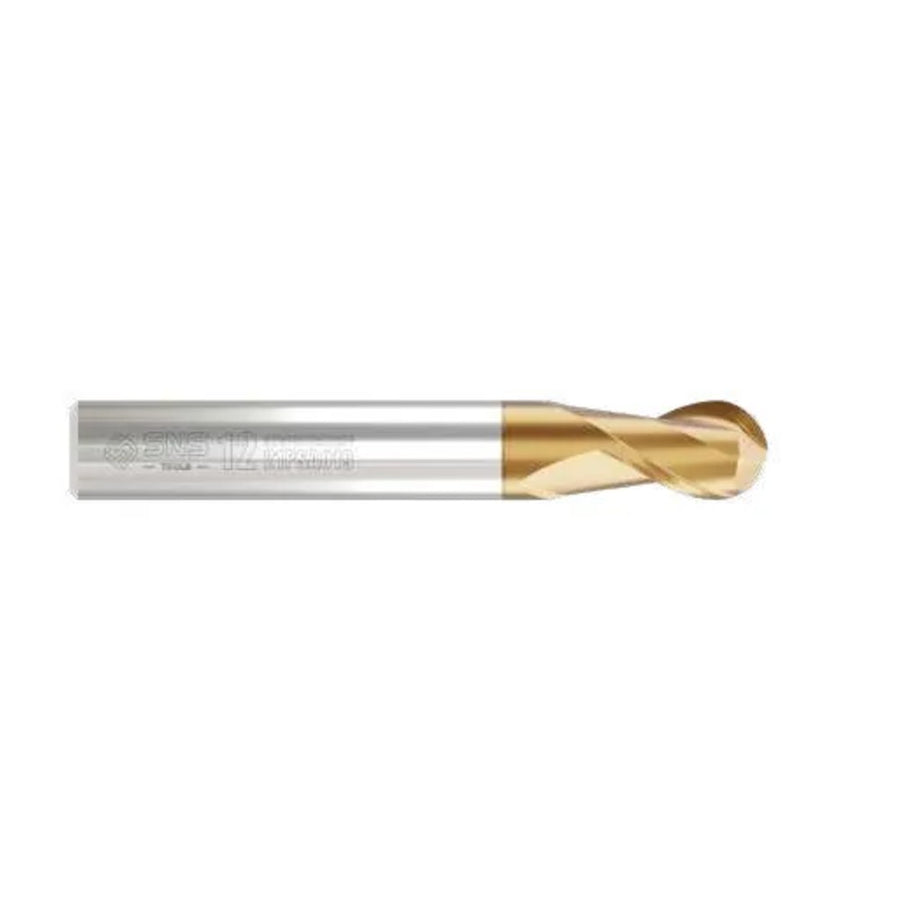

Küresel Freze karbür parmak freze
Küresel freze nerede kullanılır?
Küresel freze (ball nose), ucu çapın yarısı kadar radyüslü yarım küre formundaki karbür parmak frezedir. Kalıp ve maça yüzeyleri, serbest formlu 3B yüzeyler, 3 ve 5 eksen kontur işleme ile radyüslü iç geçişlerde kullanılır. Örneğin Ø6 küresel freze R3 uç radyüsüne sahiptir.
Kullanım alanları
- Plastik enjeksiyon ve döküm kalıbı yüzeyleri
- 3B kontur ve serbest form yüzeyler
- Radyüslü kanal ve iç köşe geçişleri
Kaplama önerisi
Sertleştirilmiş kalıp çeliklerinde ve ince son paso işlerinde TiSiN, genel çelikte AlTiN, paslanmazda AlCrN kaplamalı küresel freze uzun takım ömrü sağlar.
Ürün bilgisi ve ölçü tablosu
Küresel uçlu karbür freze. Kalıp yüzeyleri, 3 eksen kontur ve radyüslü geçişler için.
- Malzeme: tam sert metal (karbür)
- Kalıp ve 3B yüzey
- Kaplama seçenekleri: TiSiN, AlTiN, AlCrN, Kaplamasız (önerilen: TiSiN)
- Şensan Kesici Takımlar üretimi · SNS Tools
- 10, 50 ve 100 adetlik alımlarda paket indirimi
Ölçü tablosu (mm)
| Çap | Boy | Kesme boyu | Toplam boy | Sap çapı | Ağız | Kod |
|---|---|---|---|---|---|---|
| Ø3 R1,5 | Standart | 5 | 50 | 3 | 2 | KF2-030-50-R15 |
| Ø3 R1,5 | Uzun | 8 | 75 | 3 | 2 | KF2-030-75 |
| Ø3 R1,5 | Ekstra uzun | 12 | 100 | 3 | 2 | KF2-030-100 * |
| Ø4 R2 | Standart | 6 | 50 | 4 | 2 | KF2-040-50-R20 |
| Ø4 R2 | Uzun | 9 | 75 | 4 | 2 | KF2-040-75 |
| Ø4 R2 | Ekstra uzun | 14 | 100 | 4 | 2 | KF2-040-100 * |
| Ø5 R2,5 | Standart | 7 | 50 | 5 | 2 | KF2-050-50-R25 |
| Ø5 R2,5 | Uzun | 10 | 75 | 5 | 2 | KF2-050-75 |
| Ø5 R2,5 | Ekstra uzun | 15 | 100 | 5 | 2 | KF2-050-100 * |
| Ø6 R3 | Standart | 9 | 57 | 6 | 2 | KF2-060-57-R30 |
| Ø6 R3 | Uzun | 11 | 75 | 6 | 2 | KF2-060-75 |
| Ø6 R3 | Ekstra uzun | 11 | 100 | 6 | 2 | KF2-060-100 |
| Ø8 R4 | Standart | 10 | 63 | 8 | 3 | KF3-080-63-R40 |
| Ø8 R4 | Uzun | 13 | 100 | 8 | 3 | KF3-080-100 |
| Ø8 R4 | Ekstra uzun | 20 | 150 | 8 | 3 | KF3-080-150 * |
| Ø10 R5 | Standart | 15 | 72 | 10 | 3 | KF3-100-72-R50 |
| Ø10 R5 | Uzun | 15 | 100 | 10 | 3 | KF3-100-100 |
| Ø10 R5 | Ekstra uzun | 22 | 150 | 10 | 3 | KF3-100-150 * |
| Ø12 R6 | Standart | 17 | 83 | 12 | 3 | KF3-120-83-R60 |
| Ø12 R6 | Uzun | 17 | 100 | 12 | 3 | KF3-120-100 |
| Ø12 R6 | Ekstra uzun | 26 | 150 | 12 | 3 | KF3-120-150 * |
| Ø14 R7 | Standart | 17 | 83 | 14 | 3 | KF3-140-83-R70 |
| Ø14 R7 | Uzun | 39 | 150 | 14 | 3 | KF3-140-150 * |
| Ø14 R7 | Ekstra uzun | 58 | 200 | 14 | 3 | KF3-140-200 * |
| Ø16 R8 | Standart | 21 | 92 | 16 | 3 | KF3-160-92-R80 |
| Ø16 R8 | Uzun | 48 | 150 | 16 | 3 | KF3-160-150 * |
| Ø16 R8 | Ekstra uzun | 72 | 200 | 16 | 3 | KF3-160-200 * |
* Sipariş üzerine üretilir.
