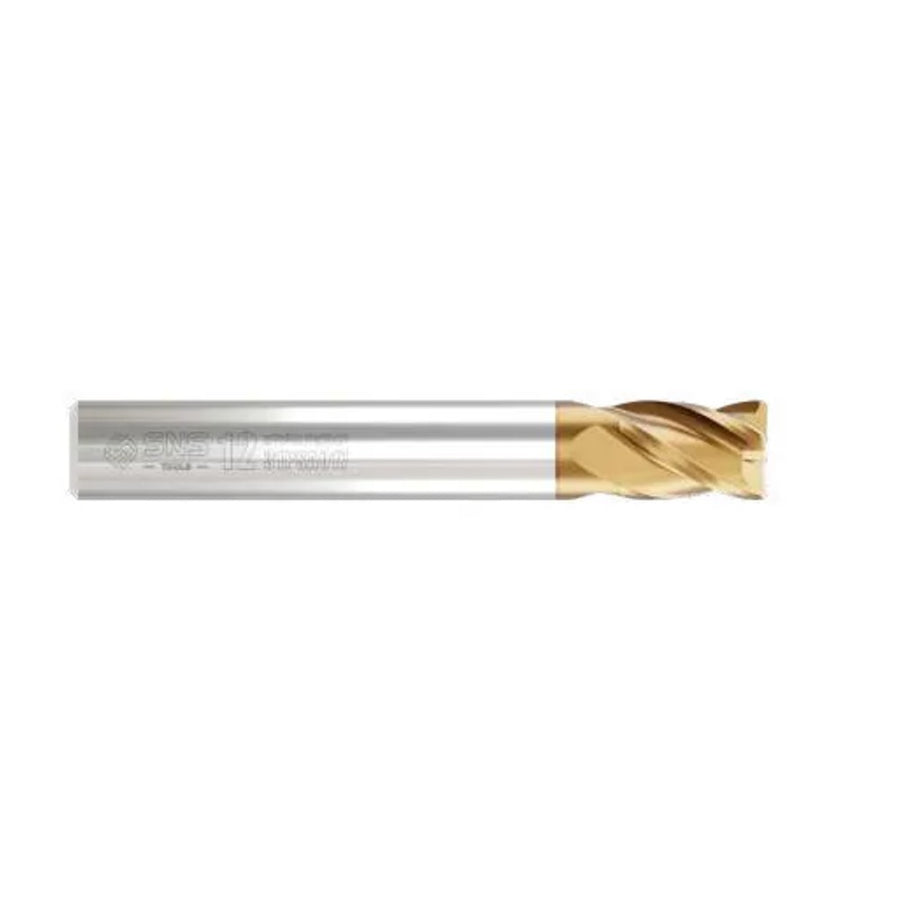

Köşe Radyüslü Freze karbür parmak freze
Köşe radyüslü freze ne işe yarar?
Köşe radyüslü (corner radius, bull nose) parmak freze, kesici köşesi R0,5–R5 arasında radyüslendirilmiş karbür frezedir. Keskin köşeli düz frezeye göre köşe kırılmasına çok daha dayanıklıdır; bu sayede kaba işlemede daha yüksek ilerleme ve daha uzun takım ömrü sağlar, parçada radyüslü iç köşe bırakır.
Kullanım alanları
- Kalıp ve parça kaba boşaltma
- Radyüslü iç köşe gereken cep ve kanallar
- Sertleştirilmiş çelikte dayanıklı köşe gerektiren işler
Kaplama önerisi
Kalıp çeliği ve sert malzemelerde TiSiN, genel çelikte AlTiN, paslanmaz çelikte AlCrN kaplama önerilir.
Ürün bilgisi ve ölçü tablosu
Köşesi radyüslü karbür freze. Kesme köşesi kırılmaya karşı dayanıklıdır, radyüslü iç köşe işler.
- Malzeme: tam sert metal (karbür)
- 4 ağız · dayanıklı köşe
- Kaplama seçenekleri: TiSiN, AlTiN, AlCrN (önerilen: TiSiN)
- Şensan Kesici Takımlar üretimi · SNS Tools
- 10, 50 ve 100 adetlik alımlarda paket indirimi
Ölçü tablosu (mm)
| Çap | Boy | Kesme boyu | Toplam boy | Sap çapı | Ağız | Kod |
|---|---|---|---|---|---|---|
| Ø3 R0,5 | Standart | 5 | 50 | 3 | 4 | RF4-030-50-R05 |
| Ø3 R0,5 | Uzun | 8 | 75 | 3 | 4 | RF4-030-75-R05 |
| Ø3 R0,5 | Ekstra uzun | 12 | 100 | 3 | 4 | RF4-030-100-R05 * |
| Ø3 R1 | Standart | 8 | 75 | 3 | 4 | RF4-030-75-R10 |
| Ø3 R1 | Uzun | 16 | 100 | 3 | 4 | RF4-030-100-R10 * |
| Ø3 R1 | Ekstra uzun | 24 | 125 | 3 | 4 | RF4-030-125-R10 * |
| Ø4 R0,5 | Standart | 6 | 50 | 4 | 4 | RF4-040-50-R05 |
| Ø4 R0,5 | Uzun | 9 | 75 | 4 | 4 | RF4-040-75-R05 |
| Ø4 R0,5 | Ekstra uzun | 9 | 100 | 4 | 4 | RF4-040-100-R05 |
| Ø4 R1 | Standart | 6 | 50 | 4 | 4 | RF4-040-50-R10 |
| Ø4 R1 | Uzun | 9 | 75 | 4 | 4 | RF4-040-75-R10 |
| Ø4 R1 | Ekstra uzun | 14 | 100 | 4 | 4 | RF4-040-100-R10 * |
| Ø5 R0,5 | Standart | 7 | 50 | 5 | 4 | RF4-050-50-R05 |
| Ø5 R0,5 | Uzun | 10 | 75 | 5 | 4 | RF4-050-75-R05 |
| Ø5 R0,5 | Ekstra uzun | 15 | 100 | 5 | 4 | RF4-050-100-R05 * |
| Ø5 R1 | Standart | 7 | 50 | 5 | 4 | RF4-050-50-R10 |
| Ø5 R1 | Uzun | 10 | 75 | 5 | 4 | RF4-050-75-R10 |
| Ø5 R1 | Ekstra uzun | 15 | 100 | 5 | 4 | RF4-050-100-R10 * |
| Ø6 R0,5 | Standart | 9 | 57 | 6 | 4 | RF4-060-57-R05 |
| Ø6 R0,5 | Uzun | 11 | 100 | 6 | 4 | RF4-060-100-R05 |
| Ø6 R0,5 | Ekstra uzun | 16 | 150 | 6 | 4 | RF4-060-150-R05 * |
| Ø6 R1 | Standart | 9 | 57 | 6 | 4 | RF4-060-57-R10 |
| Ø6 R1 | Uzun | 11 | 100 | 6 | 4 | RF4-060-100-R10 |
| Ø6 R1 | Ekstra uzun | 16 | 150 | 6 | 4 | RF4-060-150-R10 |
| Ø8 R0,5 | Standart | 10 | 63 | 8 | 4 | RF4-080-63-R05 |
| Ø8 R0,5 | Uzun | 13 | 100 | 8 | 4 | RF4-080-100-R05 |
| Ø8 R0,5 | Ekstra uzun | 20 | 150 | 8 | 4 | RF4-080-150-R05 * |
| Ø8 R1 | Standart | 10 | 63 | 8 | 4 | RF4-080-63-R10 |
| Ø8 R1 | Uzun | 13 | 100 | 8 | 4 | RF4-080-100-R10 |
| Ø8 R1 | Ekstra uzun | 18 | 150 | 8 | 4 | RF4-080-150-R10 |
| Ø8 R2 | Standart | 10 | 63 | 8 | 4 | RF4-080-63-R20 |
| Ø8 R2 | Uzun | 30 | 150 | 8 | 4 | RF4-080-150-R20 * |
| Ø8 R2 | Ekstra uzun | 45 | 200 | 8 | 4 | RF4-080-200-R20 * |
| Ø10 R0,5 | Standart | 15 | 72 | 10 | 4 | RF4-100-72-R05 |
| Ø10 R0,5 | Uzun | 20 | 100 | 10 | 4 | RF4-100-100-R05 |
| Ø10 R0,5 | Ekstra uzun | 30 | 150 | 10 | 4 | RF4-100-150-R05 * |
| Ø10 R1 | Standart | 15 | 72 | 10 | 4 | RF4-100-72-R10 |
| Ø10 R1 | Uzun | 20 | 100 | 10 | 4 | RF4-100-100-R10 |
| Ø10 R1 | Ekstra uzun | 25 | 150 | 10 | 4 | RF4-100-150-R10 |
| Ø10 R2 | Standart | 15 | 72 | 10 | 4 | RF4-100-72-R20 |
| Ø10 R2 | Uzun | 33 | 150 | 10 | 4 | RF4-100-150-R20 * |
| Ø10 R2 | Ekstra uzun | 50 | 200 | 10 | 4 | RF4-100-200-R20 * |
| Ø12 R0,5 | Standart | 17 | 83 | 12 | 4 | RF4-120-83-R05 |
| Ø12 R0,5 | Uzun | 22 | 100 | 12 | 4 | RF4-120-100-R05 |
| Ø12 R0,5 | Ekstra uzun | 33 | 150 | 12 | 4 | RF4-120-150-R05 * |
| Ø12 R1 | Standart | 17 | 83 | 12 | 4 | RF4-120-83-R10 |
| Ø12 R1 | Uzun | 22 | 100 | 12 | 4 | RF4-120-100-R10 |
| Ø12 R1 | Ekstra uzun | 27 | 150 | 12 | 4 | RF4-120-150-R10 |
| Ø12 R2 | Standart | 17 | 83 | 12 | 4 | RF4-120-83-R20 |
| Ø12 R2 | Uzun | 39 | 150 | 12 | 4 | RF4-120-150-R20 * |
| Ø12 R2 | Ekstra uzun | 58 | 200 | 12 | 4 | RF4-120-200-R20 * |
| Ø16 R1 | Standart | 21 | 92 | 16 | 3 | RF3-160-92-R10 |
| Ø16 R1 | Uzun | 42 | 150 | 16 | 3 | RF3-160-150-R10 * |
| Ø16 R1 | Ekstra uzun | 63 | 200 | 16 | 3 | RF3-160-200-R10 * |
| Ø16 R2 | Standart | 21 | 92 | 16 | 3 | RF3-160-92-R20 |
| Ø16 R2 | Uzun | 48 | 150 | 16 | 3 | RF3-160-150-R20 * |
| Ø16 R2 | Ekstra uzun | 72 | 200 | 16 | 3 | RF3-160-200-R20 * |
| Ø16 R3 | Standart | 32 | 92 | 16 | 3 | RF3-160-92-R30 |
| Ø16 R3 | Uzun | 64 | 150 | 16 | 3 | RF3-160-150-R30 * |
| Ø16 R3 | Ekstra uzun | 96 | 200 | 16 | 3 | RF3-160-200-R30 * |
| Ø16 R4 | Standart | 32 | 92 | 16 | 3 | RF3-160-92-R40 |
| Ø16 R4 | Uzun | 64 | 150 | 16 | 3 | RF3-160-150-R40 * |
| Ø16 R4 | Ekstra uzun | 96 | 200 | 16 | 3 | RF3-160-200-R40 * |
| Ø16 R5 | Standart | 32 | 92 | 16 | 3 | RF3-160-92-R50 |
| Ø16 R5 | Uzun | 64 | 150 | 16 | 3 | RF3-160-150-R50 * |
| Ø16 R5 | Ekstra uzun | 96 | 200 | 16 | 3 | RF3-160-200-R50 * |
* Sipariş üzerine üretilir.
