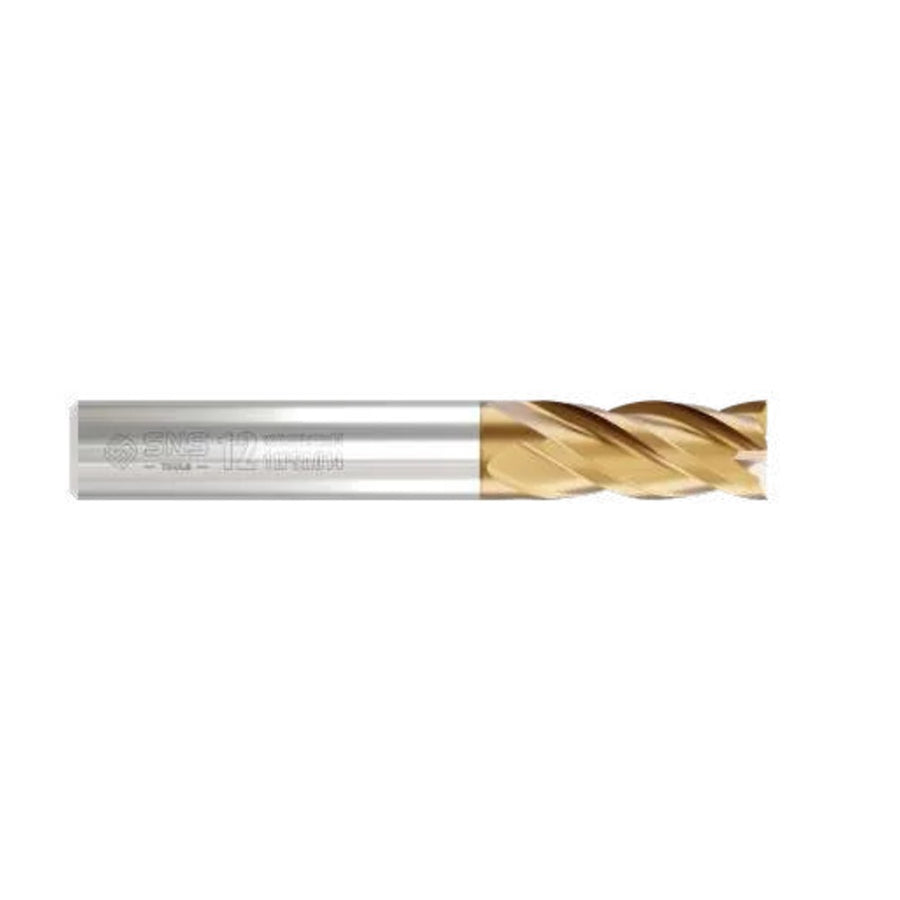

Düz Parmak Freze karbür parmak freze
Düz parmak freze nerede kullanılır?
Düz (flat) parmak freze, düz alınlı ve keskin köşeli yapısıyla kanal açma, cep boşaltma, yan yüzey ve basamak frezelemede en çok kullanılan karbür frezedir. 4 ağızlı geometrisi çelik, alaşımlı çelik, paslanmaz çelik ve dökme demirde dengeli talaş kaldırma ve iyi yüzey kalitesi sağlar.
Kullanım alanları
- Kanal ve cep frezeleme
- Yan yüzey ve omuz frezeleme
- Düz tabanlı boşaltma ve basamak işleme
Kaplama önerisi
Genel çelik ve kalıp çeliği için TiSiN, yüksek ilerlemeli kuru işlemede AlTiN, paslanmaz çelikte AlCrN, alüminyum ve plastikte kaplamasız düz parmak freze tercih edin. Alüminyum işlerinde talaş boşaltması daha iyi olan alüminyum frezesini öneririz.
Ürün bilgisi ve ölçü tablosu
Kanal, cep ve yan yüzey frezeleme için genel amaçlı karbür freze. Çelik, paslanmaz ve dökme demirde kullanılır.
- Malzeme: tam sert metal (karbür)
- 4 ağız · genel kullanım
- Kaplama seçenekleri: TiSiN, AlTiN, AlCrN, Kaplamasız (önerilen: TiSiN)
- Şensan Kesici Takımlar üretimi · SNS Tools
- 10, 50 ve 100 adetlik alımlarda paket indirimi
Ölçü tablosu (mm)
| Çap | Boy | Kesme boyu | Toplam boy | Sap çapı | Ağız | Kod |
|---|---|---|---|---|---|---|
| Ø3 | Standart | 8 | 50 | 6 | 4 | DF4-030-50 |
| Ø3 | Uzun | 15 | 75 | 3 | 4 | DF4-030-75 |
| Ø3 | Ekstra uzun | 22 | 100 | 6 | 4 | DF4-030-100 * |
| Ø4 | Standart | 11 | 50 | 6 | 4 | DF4-040-50 |
| Ø4 | Uzun | 15 | 75 | 4 | 4 | DF4-040-75 |
| Ø4 | Ekstra uzun | 22 | 100 | 6 | 4 | DF4-040-100 * |
| Ø5 | Standart | 13 | 50 | 6 | 4 | DF4-050-50 |
| Ø5 | Uzun | 15 | 75 | 5 | 4 | DF4-050-75 |
| Ø5 | Ekstra uzun | 22 | 100 | 6 | 4 | DF4-050-100 * |
| Ø6 | Standart | 15 | 57 | 6 | 4 | DF4-060-57 |
| Ø6 | Uzun | 30 | 100 | 6 | 4 | DF4-060-100 |
| Ø6 | Ekstra uzun | 45 | 150 | 6 | 4 | DF4-060-150 * |
| Ø8 | Standart | 20 | 63 | 8 | 4 | DF4-080-63 |
| Ø8 | Uzun | 40 | 100 | 8 | 4 | DF4-080-100 |
| Ø8 | Ekstra uzun | 60 | 150 | 8 | 4 | DF4-080-150 * |
| Ø10 | Standart | 22 | 72 | 10 | 4 | DF4-100-72 |
| Ø10 | Uzun | 45 | 100 | 10 | 4 | DF4-100-100 |
| Ø10 | Ekstra uzun | 65 | 150 | 10 | 4 | DF4-100-150 |
| Ø12 | Standart | 26 | 83 | 12 | 4 | DF4-120-83 |
| Ø12 | Uzun | 45 | 100 | 12 | 4 | DF4-120-100 |
| Ø12 | Ekstra uzun | 65 | 150 | 12 | 4 | DF4-120-150 |
| Ø14 | Standart | 26 | 83 | 14 | 4 | DF4-140-83 |
| Ø14 | Uzun | 52 | 150 | 14 | 4 | DF4-140-150 * |
| Ø14 | Ekstra uzun | 78 | 200 | 14 | 4 | DF4-140-200 * |
| Ø16 | Standart | 32 | 92 | 16 | 4 | DF4-160-92 |
| Ø16 | Uzun | 75 | 150 | 16 | 4 | DF4-160-150 |
| Ø16 | Ekstra uzun | 100 | 200 | 16 | 4 | DF4-160-200 * |
| Ø20 | Standart | 45 | 100 | 20 | 4 | DF4-200-100 |
| Ø20 | Uzun | 75 | 150 | 20 | 4 | DF4-200-150 |
| Ø20 | Ekstra uzun | 100 | 200 | 20 | 4 | DF4-200-200 * |
* Sipariş üzerine üretilir.
