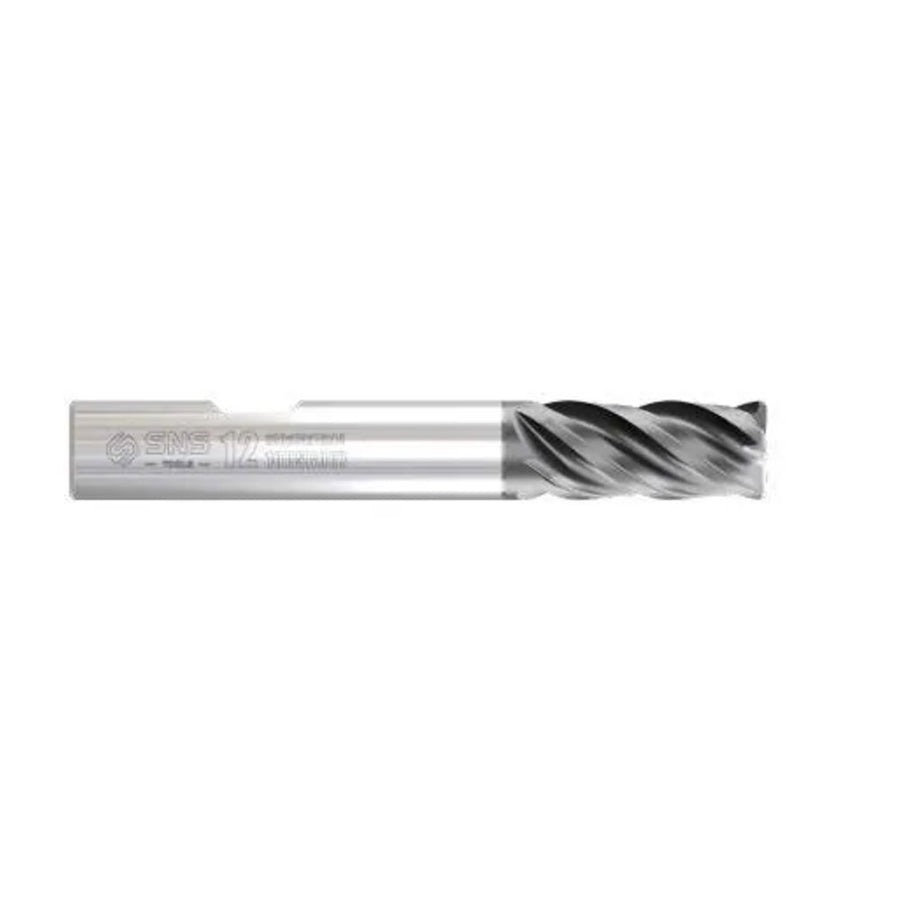

Titreşimsiz (Chatter) Freze karbür parmak freze
Titreşimsiz freze neden tercih edilir?
Titreşimsiz (anti-chatter) parmak freze, değişken helis açısı ve eşit olmayan ağız bölümüyle kesme sırasında oluşan rezonansı kırar. Böylece derin paso, uzun sarkma ve ince cidarlı parçalarda titreşim izi (chatter) oluşmadan daha temiz yüzey ve daha yüksek talaş kaldırma elde edilir.
Kullanım alanları
- Derin kanal ve yüksek paso derinliğinde yan frezeleme
- Uzun sarkmalı bağlantılar
- Paslanmaz ve zor işlenen çelikler
Kaplama önerisi
Paslanmaz ve yüksek alaşımlı çeliklerde AlCrN, sertleştirilmiş çelikte TiSiN, genel çelikte AlTiN kaplama önerilir.
Ürün bilgisi ve ölçü tablosu
Değişken helis ve bölüm açılı ağız yapısı titreşimi (chatter) azaltır. Derin paso ve uzun sarkmalı işlerde temiz yüzey verir.
- Malzeme: tam sert metal (karbür)
- Değişken helis · 4 ağız
- Kaplama seçenekleri: AlCrN, TiSiN, AlTiN (önerilen: AlCrN)
- Şensan Kesici Takımlar üretimi · SNS Tools
- 10, 50 ve 100 adetlik alımlarda paket indirimi
Ölçü tablosu (mm)
| Çap | Boy | Kesme boyu | Toplam boy | Sap çapı | Ağız | Kod |
|---|---|---|---|---|---|---|
| Ø3 | Standart | 8 | 50 | 6 | 4 | CF4-030-50 |
| Ø3 | Uzun | 16 | 75 | 6 | 4 | CF4-030-75 * |
| Ø3 | Ekstra uzun | 24 | 100 | 6 | 4 | CF4-030-100 * |
| Ø4 | Standart | 11 | 50 | 6 | 4 | CF4-040-50 |
| Ø4 | Uzun | 22 | 75 | 6 | 4 | CF4-040-75 * |
| Ø4 | Ekstra uzun | 33 | 100 | 6 | 4 | CF4-040-100 * |
| Ø5 | Standart | 13 | 50 | 6 | 4 | CF4-050-50 |
| Ø5 | Uzun | 26 | 100 | 6 | 4 | CF4-050-100 * |
| Ø5 | Ekstra uzun | 39 | 125 | 6 | 4 | CF4-050-125 * |
| Ø6 | Standart | 15 | 57 | 6 | 4 | CF4-060-57 |
| Ø6 | Uzun | 30 | 100 | 6 | 4 | CF4-060-100 * |
| Ø6 | Ekstra uzun | 45 | 150 | 6 | 4 | CF4-060-150 * |
| Ø8 | Standart | 20 | 63 | 8 | 4 | CF4-080-63 |
| Ø8 | Uzun | 40 | 100 | 8 | 4 | CF4-080-100 * |
| Ø8 | Ekstra uzun | 60 | 150 | 8 | 4 | CF4-080-150 * |
| Ø10 | Standart | 22 | 72 | 10 | 4 | CF4-100-72 |
| Ø10 | Uzun | 44 | 100 | 10 | 4 | CF4-100-100 * |
| Ø10 | Ekstra uzun | 66 | 150 | 10 | 4 | CF4-100-150 * |
| Ø12 | Standart | 26 | 83 | 12 | 4 | CF4-120-83 |
| Ø12 | Uzun | 45 | 100 | 12 | 4 | CF4-120-100 * |
| Ø12 | Ekstra uzun | 68 | 150 | 12 | 4 | CF4-120-150 * |
| Ø14 | Standart | 26 | 83 | 14 | 4 | CF4-140-83 |
| Ø14 | Uzun | 52 | 150 | 14 | 4 | CF4-140-150 * |
| Ø14 | Ekstra uzun | 78 | 200 | 14 | 4 | CF4-140-200 * |
| Ø16 | Standart | 32 | 92 | 16 | 4 | CF4-160-92 |
| Ø16 | Uzun | 64 | 150 | 16 | 4 | CF4-160-150 * |
| Ø16 | Ekstra uzun | 96 | 200 | 16 | 4 | CF4-160-200 * |
* Sipariş üzerine üretilir.
